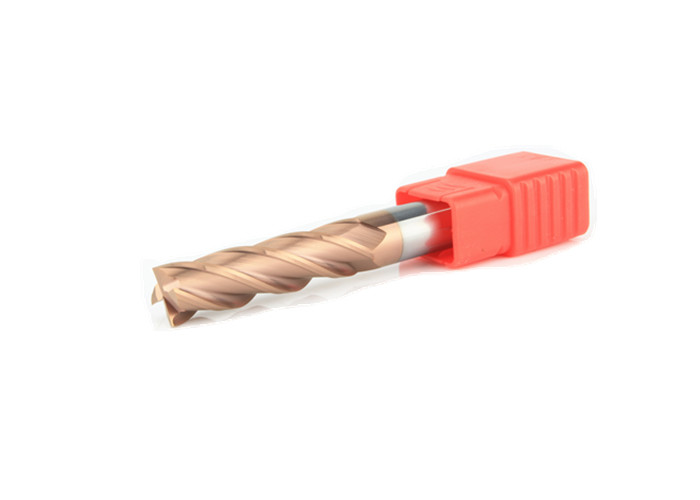

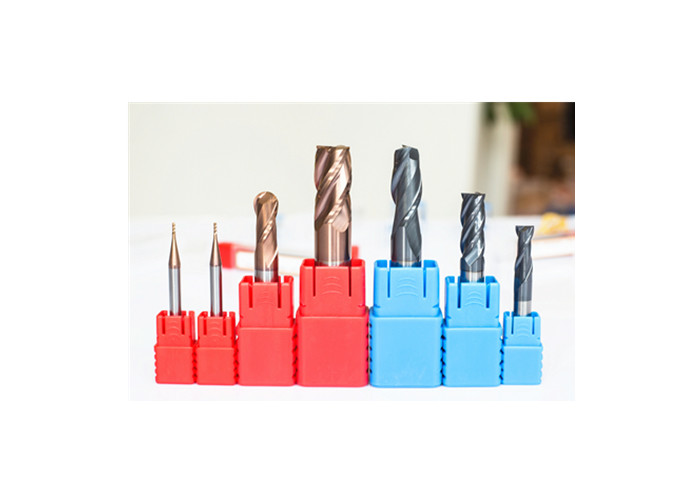

Molinos de extremo del cuadrado del carburo de tungsteno para las herramientas que trabajan a máquina HRC45/55 del CNC
1. Descripción de productos
Materia prima del grano micro
Tamaño de grano: los 0.4-0.6μm
Co el 10%, el 12%
TRS >3600 N/mm2
Dureza HRA 91.8-92.5
Pedazo HRC45-50 HRC55-60 HRC65 HRC68 del trabajo
° del ángulo de hélice 30°-45
Diámetro del filo 0.2-0.9 milímetros; 1-20 milímetros
Diámetro de barras 4-20 milímetros
Longitud 50-100 milímetros
Nariz plana, cuadrada, de la bola de la forma del corte, radio de la esquina, flauta de la forma cónica, etc
No. 1-7 de las flautas
Introducción de los materiales del carburo del molino de extremo
Grado del carburo | Detalles técnicos de la barra del carburo de tungsteno |
10U | Co: Elemento raro del WC el 89% del 10%: El 1% HRA: tamañode 90,5°Grain: 0.75um |
12U | Co: Elemento raro del WC el 85% del 12%: El 3% HRA: tamañode 92,5°Grain: 0.4um |
K40 | Co: Elemento raro del WC el 84% del 12%: El 4% HRA: tamañode 93°Grain: 0.4um |
K44 | Co: Elemento raro del WC el 84% del 12%: El 4% HRA: tamañode 93,5°Grain: 0.4um |
Los materiales que se cortarán
Grado del carburo | HRC del molino de extremo | Materiales que se cortarán |
10U | HRC45-50 | Para cortar los materiales debajo de HRC35 |
12U | HRC55-58 | Para cortar los materiales debajo de HRC50 |
K40 | HRC60-62 | Para cortar los materiales debajo de HRC55 |
K44 | HRC65-70 | Para cortar los materiales debajo de HRC63 |
Capa correspondiente
Grado del carburo | HRC del molino de extremo | Capa correspondiente |
10U | HRC45-50 | AlTiN |
12U | HRC55-58 | TiAlN |
K40 | HRC60-62 | TiSlN |
K44 | HRC65-70 | Nano |
Introducción de materiales del carburo del molino de extremo
AlTiN | TiAlN | TiSlN | Nano | |
Dureza (alto voltaje) | 3200 | 2800 | 3600 | 42 (GPA) |
Grueso (UM) | 2.5-3 | 2.5-3 | 3 | 3 |
Temporeros de la oxidación (°) | 900 | 800 | 1000 | 1200 |
Coeficiente de la fricción | 0,3 | 0,3 | 0,45 | 0,4 |
Color | Negro | Violeta | Cobre | Azul |
2. Uso
Utilizado para cortar el acero de carbono, acero de herramienta, acero del molde, aleación inoxidable del acero, Titanium, cobre, arrabio y aluminio, etc.
Equipo de pulido: GUALTERIO, ANCA, ROLLOMATIC
Equipo de prueba: ZOLLER
3. Capa
Capa | Color | Temperatura de la capa | Grueso (um) | Alto voltaje | Temperatura de uso | Coeficiente de la fricción |
TiAlN |
Púrpura-gris | <600> | 3-5 | 3300 | °C 800 | 0,3 |
AiTiN | Negro | <600> | 3-5 | 3500 | °C 900 | 0,3 |
TiXco | Cobre | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
Nano | Azul | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
AiCrN | Gris plateados | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
4. Pago
T/T, Western Union, Paypal (elija su manera conveniente)
5. Envío
FEDEX, TNT, DHL, UPS, el ccsme, etc.
El puerto es Pekín, Shangai, Guangzhou, Shenzhen, cualquier puerto en China. (elija su manera conveniente)
6. El embalar
Marca de la impresión del laser en la caña del cortador, 1 PC en un tubo plástico, 10 PC por grupo
7. Plazo de expedición
Guarde la acción para los tipos regulares
Muestras: 3 - 5 días
Órdenes regulares: 7 - 10 días
Tamaños estándar:
Orden no. | Diámetro de la flauta (d) | Longitud de corte (l) | Diámetro de la caña (d) | Largura total (L) |
1.0×2.5×4D×50L | 1,0 | 2,5 | 4 | 50 |
1.5×4×4D×50L | 1,5 | 4 | 4 | 50 |
2.0×5×4D×50L | 2,0 | 5 | 4 | 50 |
2.5×7×4D×50L | 2,5 | 7 | 4 | 50 |
3.0×8×4D×50L | 3,0 | 8 | 4 | 50 |
3.5×10×4D×50L | 3,5 | 10 | 4 | 50 |
4.0×10×4D×50L | 4 | 10 | 4 | 50 |
4.5×11×6D×50L | 4,5 | 11 | 6 | 50 |
5.0×13×6D×50L | 5,0 | 13 | 6 | 50 |
5.5×13×6D×50L | 5,5 | 13 | 6 | 50 |
6.0×15×6D×50L | 6,0 | 15 | 6 | 50 |
6.5×15×8D×60L | 6,5 | 15 | 8 | 60 |
7.0×17×8D×60L | 7,0 | 17 | 8 | 60 |
7.5×17×8D×60L | 7,5 | 17 | 8 | 60 |
8.0×20×8D×60L | 8,0 | 20 | 8 | 60 |
8.5×25×10D×75L | 8,5 | 25 | 10 | 75 |
9.0×25×10D×75L | 9,0 | 25 | 10 | 75 |
9.5×25×10D×75L | 9,5 | 25 | 10 | 75 |
10.0×25×12D×75L | 10,0 | 25 | 12 | 75 |
10.5×25×12D×75L | 10,5 | 25 | 12 | 75 |
11.0×28×12D×75L | 11,0 | 28 | 12 | 75 |
11.5×28×12D×75L | 11,5 | 28 | 12 | 75 |
12.0×30×12D×75L | 12,0 | 30 | 12 | 75 |
13.0×33×16D×100L | 13,0 | 33 | 16 | 100 |
14.0×40×16D×100L | 14,0 | 40 | 16 | 100 |
15.0×40×16D×100L | 15,0 | 40 | 16 | 100 |
16.0×40×16D×100L | 16,0 | 40 | 16 | 100 |
17.0×40×20D×100L | 17,0 | 40 | 20 | 100 |
18.0×40×20D×100L | 18,0 | 40 | 20 | 100 |
19.0×40×20D×100L | 19,0 | 40 | 20 | 100 |
20.0×40×20D×100L | 20,0 | 40 | 20 | 100 |
25.0×40×25D×100L | 25,0 | 40 | 25 | 100 |
