1. Descripción de productos
Materia prima del grano micro
Tamaño de grano: los 0.4-0.6μm
Co el 10%, el 12%
TRS >3600 N/mm2
Dureza HRA 91.8-92.5
Pedazo HRC45-50 HRC55-60 HRC65 HRC68 del trabajo
° del ángulo de hélice 30°-45
Diámetro del filo 0.2-0.9 milímetros; 1-20 milímetros
Diámetro de barras 4-20 milímetros
Longitud 50-100 milímetros
Cortar la nariz del plano, del cuadrado, de la bola de la forma, el radio de la esquina, la flauta de la forma cónica, el etc
Estría no. 1-6
HRC45 | HRC55 | HRC60 | HRC65 |
Tamaño de grano: 0.6um Co: 10% Fuerza flexural: 3350N/mm2 | Tamaño de grano: 0.6um Co: 10% Fuerza flexural: 4000N/mm2 | Tamaño de grano: 0.5um Co: 12% Fuerza flexural: 4300N/mm2 | Tamaño de grano: 0.4um Co: el 12.5% Fuerza flexural: 4300N/mm2 |
2. Uso
Utilizado para cortar el acero de carbono, acero de herramienta, acero del molde, acero inoxidable, aleación del titanio, cobre, arrabio y aluminio, etc.
Capa | Color | Temperatura de capa | Grueso (um) | Alto voltaje | Temperatura de uso | Coeficiente de la fricción |
TiAlN | Púrpura-gris | <600> | 3-5 | 3300 | °C 800 | 0,3 |
AlTiN | Negro | <600> | 3-5 | 3500 | °C 900 | 0,3 |
TiSiN | Cobre | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
Nano | Azul | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
CrN | Gris plateados | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
molino de extremo plano de 3 flautas
Opción de HRC: HRC38-45, HRC45-50, HRC55-58, HRC60-62, HRC65-70
Opción de capa: AITiN, AICrSiN, AITiCrSIN, TiSiN, NACO-BLUE
Materiales que se cortarán: Acero original, arrabio, aluminio, cobre, grafito, plásticos,
El titanio, aleación, endurece el acero de acero, inoxidable, HSS etc.
Código no. | Diamter D | Longitud de corte L | Longitud total L | Caña D | Flautas Z |
3GW1-01003050 | 1 | 3 | 50 | 4 | 3 |
3GW1-01504050 | 1,5 | 4 | 50 | 4 | 3 |
3GW1-02050500 | 2 | 5 | 50 | 4 | 3 |
3GW1-02507050 | 2,5 | 7 | 50 | 4 | 3 |
3GW1-03008050 | 3 | 8 | 50 | 4 | 3 |
3GW1-04010050 | 4 | 10 | 50 | 4 | 3 |
3GW1-04015075 | 4 | 15 | 75 | 4 | 3 |
3GW1-04020100 | 4 | 20 | 100 | 4 | 3 |
3GW1-05013050 | 5 | 13 | 50 | 6 | 3 |
3GW1-06015050 | 6 | 15 | 50 | 6 | 3 |
3GW1-06020075 | 6 | 20 | 75 | 6 | 3 |
3GW1-06030100 | 6 | 30 | 100 | 6 | 3 |
3GW1-06020060 | 8 | 20 | 60 | 8 | 3 |
3GW1-08025075 | 8 | 25 | 75 | 8 | 3 |
3GW1-08035100 | 8 | 35 | 100 | 8 | 3 |
3GW1-010025075 | 10 | 25 | 75 | 10 | 3 |
3GW1-010040100 | 10 | 40 | 100 | 10 | 3 |
3GW1-012030075 | 12 | 30 | 75 | 12 | 3 |
3GW1-012040100 | 12 | 40 | 100 | 12 | 3 |
3GW1-014030080 | 14 | 30 | 80 | 14 | 3 |
3GW1-014100100 | 14 | 40 | 100 | 14 | 3 |
3GW1-016040100 | 16 | 40 | 100 | 16 | 3 |
3GW1-018040100 | 18 | 40 | 100 | 18 | 3 |
3GW1-020040100 | 20 | 40 | 100 | 20 | 3 |
3GW1-06040150 | 6 | 40 | 150 | 6 | 3 |
3GW1-08050150 | 8 | 50 | 150 | 8 | 3 |
3GW1-010050150 | 10 | 50 | 150 | 10 | 3 |
3GW1-012050150 | 12 | 50 | 150 | 12 | 3 |
3GW1-014060150 | 14 | 60 | 150 | 14 | 3 |
3GW1-016060150 | 16 | 60 | 150 | 16 | 3 |
3GW1-018060150 | 18 | 60 | 150 | 18 | 3 |
3GW1-020060150 | 20 | 60 | 150 | 20 | 3 |

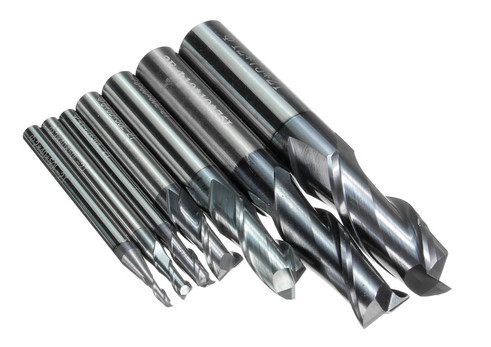

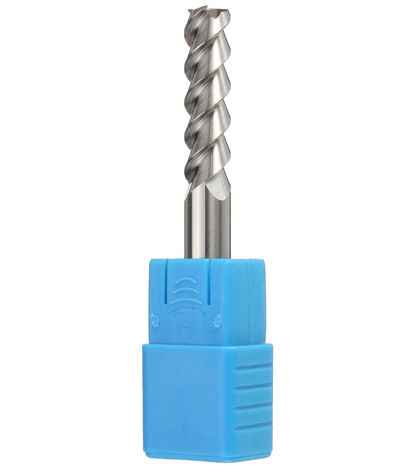

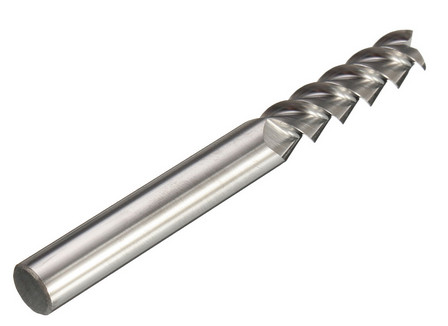

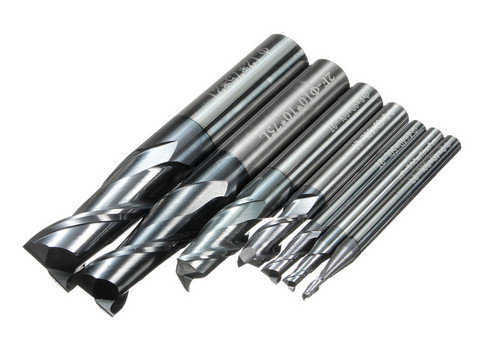

LAS IMÁGENES MUESTRAN
