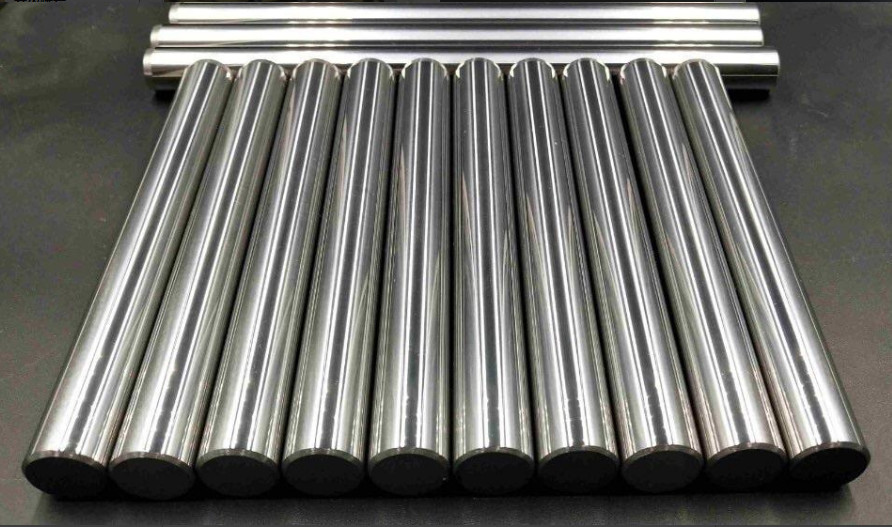

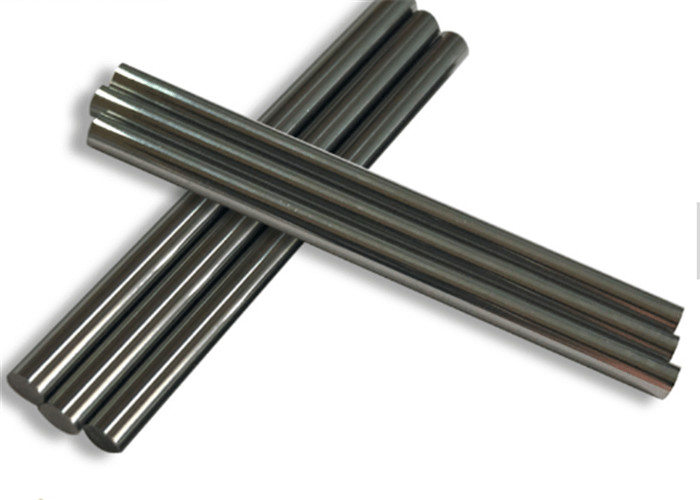

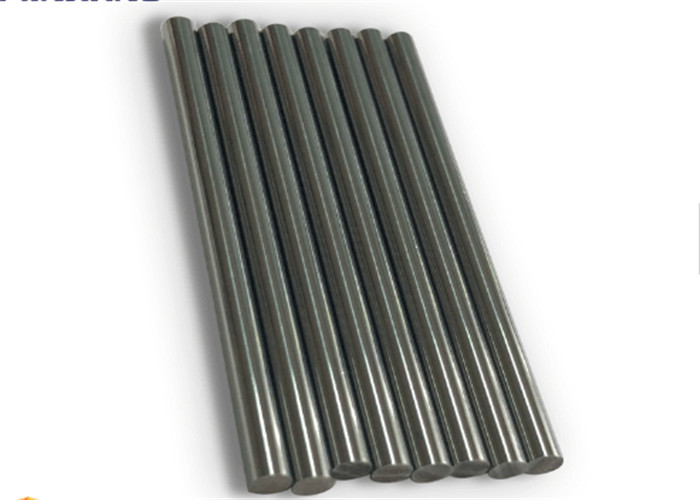

Alto carburo de tungsteno de pulido del rendimiento H6 Rod Blanks With Coolant Hole
Carburo sólido Roces
El carburo de Zhuzhou Grewin se dedica a la fabricación y exporta la amplia gama de las herramientas de carburo de tungsteno, llevar partes y componentes en diversas industrias. podemos proveer de la barra del carburo el HIP que sinterizan, con el pulido de H6 y 330m m con el solo agujero o los agujeros dobles. nuestros buenos precios, calidad y servicios le están esperando.
Ventajas en la barra del carburo de tungsteno:
1. HIP que sinteriza para asegurar buen funcionamiento.
2. diversos grados y tipos disponibles según diversa petición del ambiente de trabajo.
3. precio muy bueno, descuento para la gran cantidad.
4. plazo de expedición rápido.
5. tierra de la alta precisión, tal como h6
Grado
Grado | Gama del ISO | Cobalto % | Densidad g/cm3 |
Dureza HRA |
TRS N/mm2 |
YG8 | K30 | 8 | 14,80 | 89,5 | 2200 |
YG6 | K20 | 6 | 14,95 | 90,5 | 1900 |
YG6X | K10 | 6 | 14,95 | 91,5 | 1800 |
YL10.2 | K30 | 10 | 14,50 | 91,8 | 2400 |
YG13X | K30-K40 | 13 | 14,30 | 89,5 | 2600 |
YG15 | K40 | 15 | 14,00 | 87,5 | 280 |
5. Tamaño
Roces sólidos 330m m (métricos)
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2,0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3,0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4,0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5,0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6,0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7,0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8,0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9,0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10,0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11,0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12,0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13,0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14,0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15,0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16,0 | 330 | +5/+0 |
Dos barras rectas de los conductos del líquido refrigerador, redujeron el TK
Unground | H6 de tierra |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6,3 | +0.3/0 |
6,0 | 1,5 | 0/-0.20 | 0,80 | ±0.15 |
330 |
0,15 |
7,3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
8,3 | 8,0 | 2,6 | 0/-0.30 |
1,00 | 0,15 | |||
9,3 | 9,0 | 2,6 | 1,00 | 0,20 | ||||
10,3 | 10,0 | 2,6 | 1,00 | 0,20 | ||||
11,3 | +0.4/0 |
11,0 | 3,5 | 1,20 | 0,28 | |||
12,3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
13,3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
14,3 | 14,0 | 5,0 | 1,50 | 0,37 | ||||
15,3 | 15,0 | 5,0 | 1,50 | 0,40 | ||||
16,3 | 16,0 | 5,0 | 1,50 | ±0.20 |
0,40 | |||
17,3 | +0.5/0 |
17,0 | 6,2 | 2,00 | 0,47 | |||
18,3 | 18,0 | 6,2 | 2,00 | 0,50 | ||||
19,3 | 19,0 | 6,2 | 2,00 | 0,50 | ||||
20,3 | 20,0 | 6,2 | 0/-0.40 | 2,00 | ±0.30 | 0,50 |
Conductos helicoidales del líquido refrigerador 30° dos (tipo HE-30°)
Unground | H6 de tierra |
L Tol. +5,0 |
TK |
Tol. |
D |
Tol. |
Echada |
|
D | Tol. | |||||||
6,3 | +0.4/+1.0 |
6,0 | 330 | 2,7 | ±0.2 |
0,80 | ±0.15 |
32,65 |
7,3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
8,3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
9,3 | 9,0 | 330 | 4,5 | ±0.3 | 1,40 | 48,97 | ||
10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
11,3 | +0.4/+1.2 |
11,0 | 330 | 4,9 | ±0.4 |
1,40 | 59,86 | |
12,3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
13,3 | 13,0 | 330 | 6,1 | 1,75 | ±0.20 |
70,74 | ||
14,3 | 14,0 | 330 | 6,7 | 1,80 | 76,18 | |||
15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
16,3 | +0.4/+1.4 |
16,0 | 330 | 8,0 | 2,00 | 87,06 | ||
17,3 | 17,0 | 330 | 8,5 | 1,75 | ±0.25 |
92,50 | ||
18,3 | 18,0 | 330 | 9,0 | 2,30 | 97,95 | |||
19,3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
20,3 | 20,0 | 330 | 10,0 | ±0.5 | 2,50 | 108,83 |
