Carburo de tungsteno Rod
Tamaño:
Diámetro: 0.5mm-50m m (protuberancia del HIP)
Longitud estándar: corte a la longitud, longitud estándar en 310/330m m
Ampliamente utilizado en endmills, taladros, taladros del PWB, los routeres etc. del PWB.
Ventajas de nuestros productos del carburo:
1. las barras de soldadura durables de alta calidad del carburo de tungsteno/cementaron las barras para moler para los pedazos del router hechos a partir de la materia prima virginal de la 100%.
2. producido con equipos avanzados y proceso.
3. todos los productos pasan con en-proceso y la inspección final.
4. servicio técnico en línea libre disponible.
5. capacidad estable y continua de la producción.
Grado | Gama del ISO | Cobalto % | Densidad g/cm3 |
Dureza HRA |
TRS N/mm2 |
YG8 | K30 | 8 | 14,80 | 89,5 | 2200 |
YG6 | K20 | 6 | 14,95 | 90,5 | 1900 |
YG6X | K10 | 6 | 14,95 | 91,5 | 1800 |
YL10.2 | K30 | 10 | 14,50 | 91,8 | 2400 |
YG13X | K30-K40 | 13 | 14,30 | 89,5 | 2600 |
YG15 | K40 | 15 | 14,00 | 87,5 | 2800 |

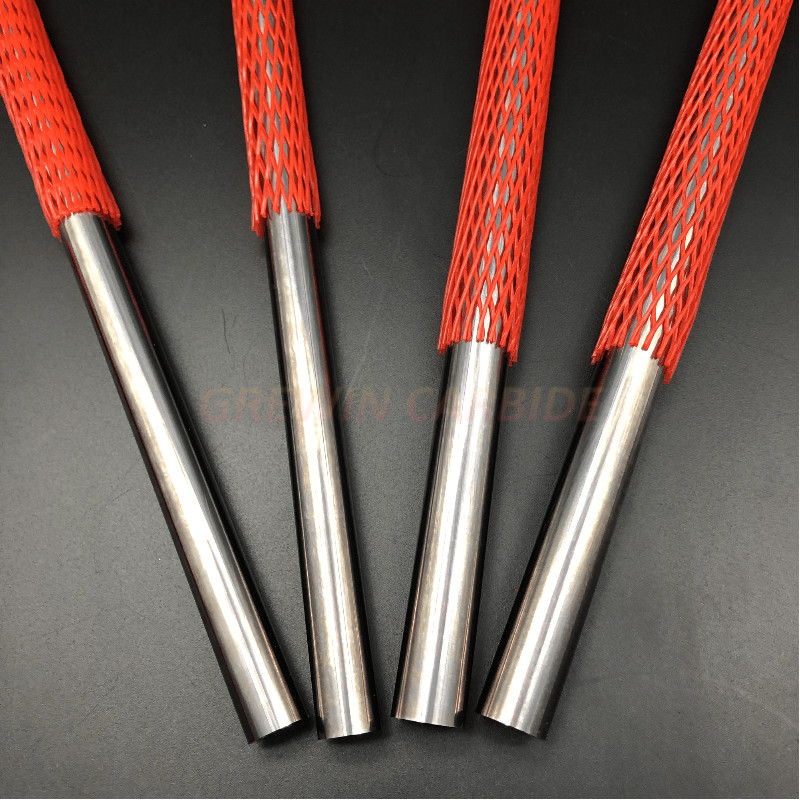

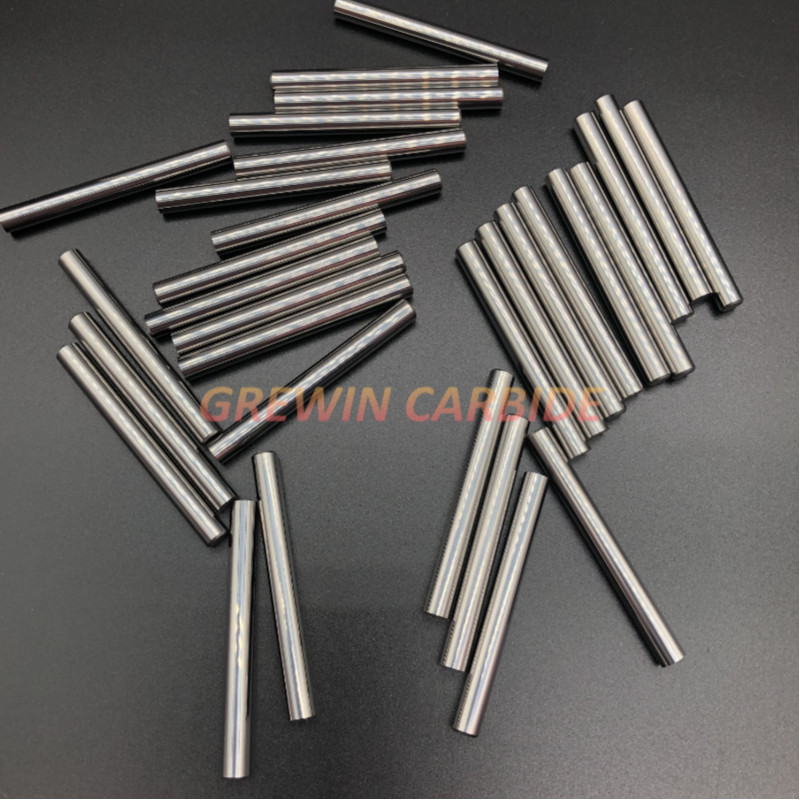

Roces sólidos 330m m (métricos)
Unground | h6 | L | Tol. | Unground | h6 | L | Tol. | ||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2,0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3,0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4,0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5,0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6,0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7,0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8,0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9,0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10,0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11,0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12,0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13,0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14,0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15,0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16,0 | 330 | +5/+0 |

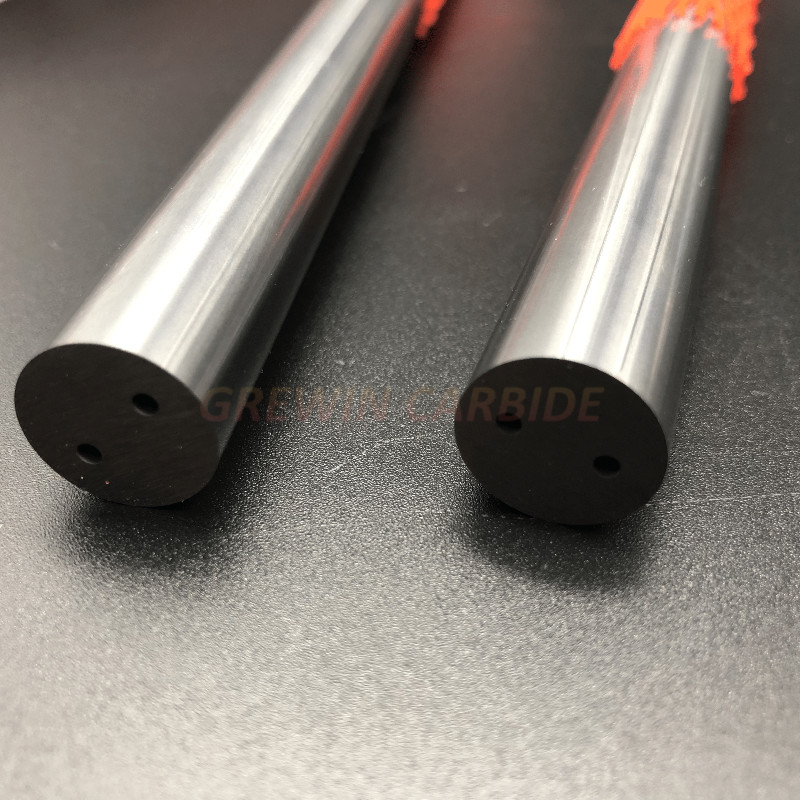

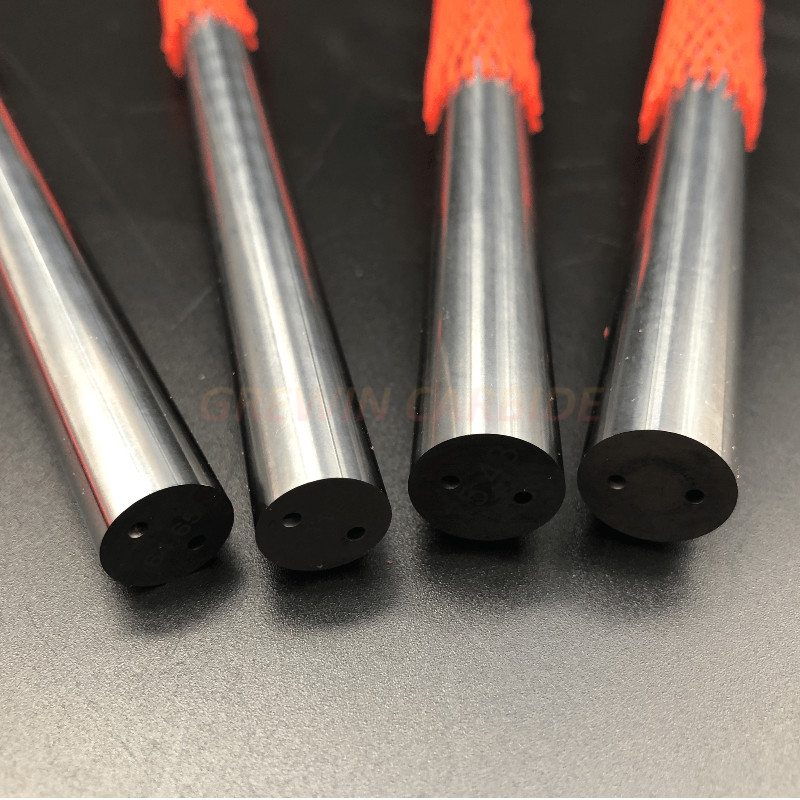

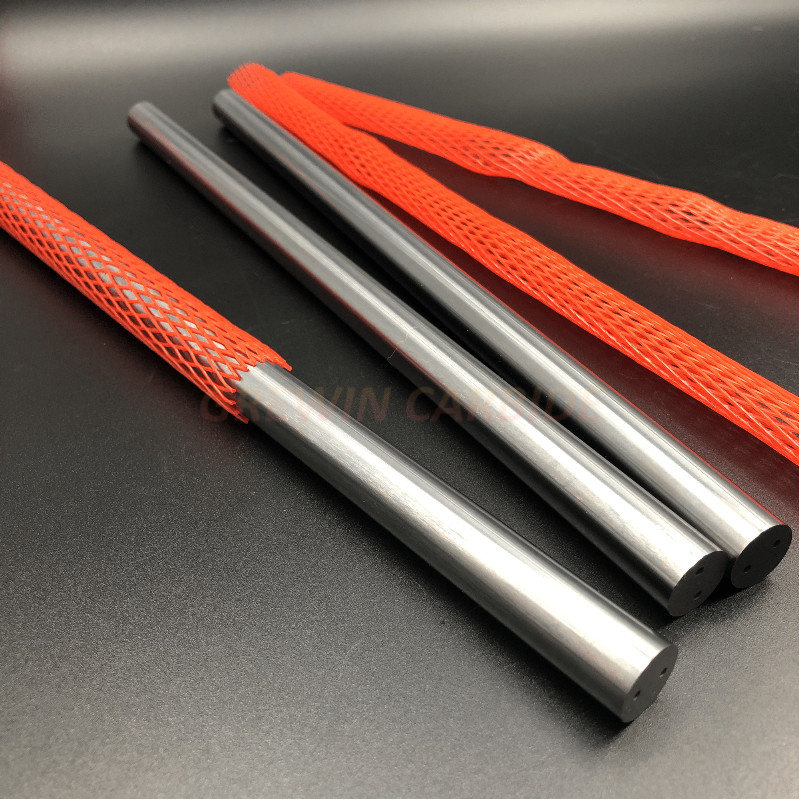

Dos barras rectas de los conductos del líquido refrigerador, redujeron el TK
Unground | H6 de tierra | TK | Tol. | D | Tol. | L | a | |
D | Tol. | |||||||
6,3 | +0.3/0 |
6,0 | 1,5 | 0/-0.20 | 0,80 | ±0.15 |
330 |
0,15 |
7,3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
8,3 | 8,0 | 2,6 | 0/-0.30 |
1,00 | 0,15 | |||
9,3 | 9,0 | 2,6 | 1,00 | 0,20 | ||||
10,3 | 10,0 | 2,6 | 1,00 | 0,20 | ||||
11,3 | +0.4/0 |
11,0 | 3,5 | 1,20 | 0,28 | |||
12,3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
13,3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
14,3 | 14,0 | 5,0 | 1,50 | 0,37 | ||||
15,3 | 15,0 | 5,0 | 1,50 | 0,40 | ||||
16,3 | 16,0 | 5,0 | 1,50 | ±0.20 |
0,40 | |||
17,3 | +0.5/0 |
17,0 | 6,2 | 2,00 | 0,47 | |||
18,3 | 18,0 | 6,2 | 2,00 | 0,50 | ||||
19,3 | 19,0 | 6,2 | 2,00 | 0,50 | ||||
20,3 | 20,0 | 6,2 | 0/-0.40 | 2,00 | ±0.30 | 0,50 |
Conductos helicoidales del líquido refrigerador 30° dos (tipo HE-30°)
Unground | H6 de tierra | L Tol. +5,0 | TK | Tol. | D | Tol. | Echada | |
D | Tol. | |||||||
6,3 | +0.4/+1.0 |
6,0 | 330 | 2,7 | ±0.2 |
0,80 | ±0.15 |
32,65 |
7,3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
8,3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
9,3 | 9,0 | 330 | 4,5 | ±0.3 | 1,40 | 48,97 | ||
10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
11,3 | +0.4/+1.2 |
11,0 | 330 | 4,9 | ±0.4 |
1,40 | 59,86 | |
12,3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
13,3 | 13,0 | 330 | 6,1 | 1,75 | ±0.20 |
70,74 | ||
14,3 | 14,0 | 330 | 6,7 | 1,80 | 76,18 | |||
15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
16,3 | +0.4/+1.4 |
16,0 | 330 | 8,0 | 2,00 | 87,06 | ||
17,3 | 17,0 | 330 | 8,5 | 1,75 | ±0.25 |
92,50 | ||
18,3 | 18,0 | 330 | 9,0 | 2,30 | 97,95 | |||
19,3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
20,3 | 20,0 | 330 | 10,0 | ±0.5 | 2,50 | 108,83 |
