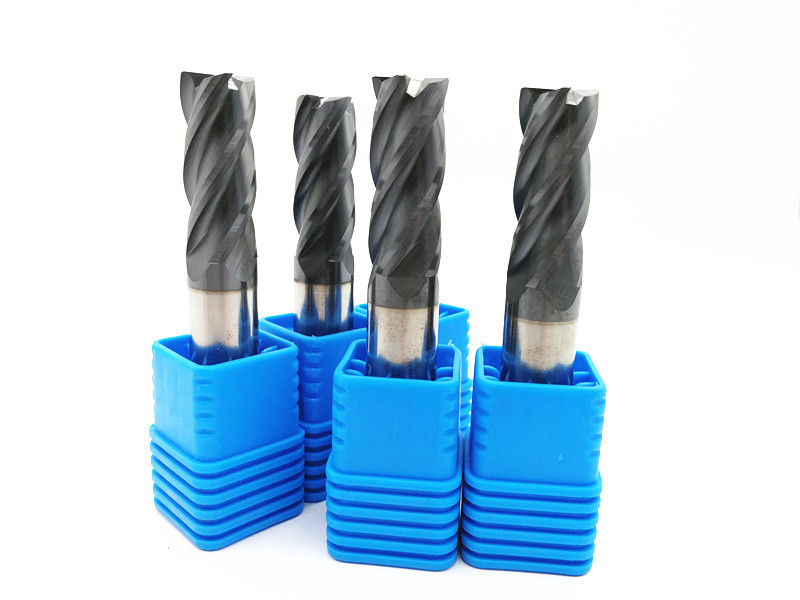

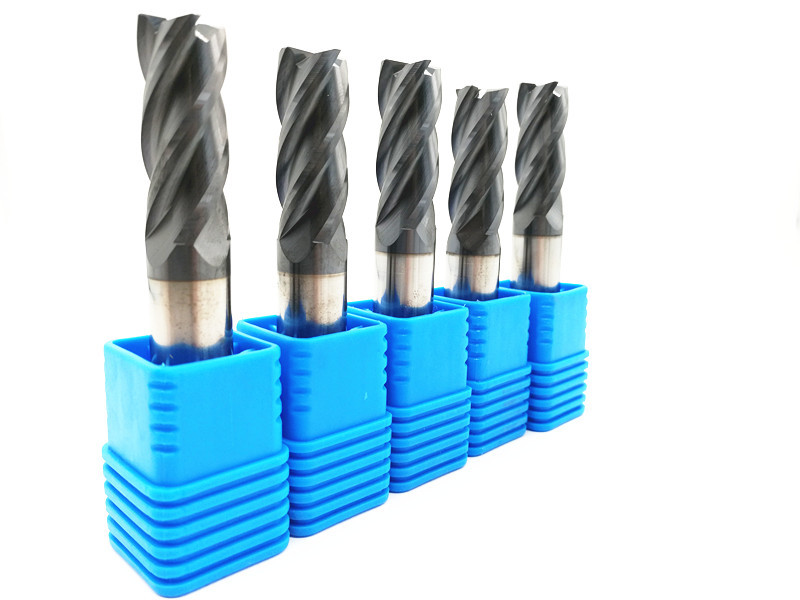

Molinos de extremo del cuadrado del carburo de tungsteno HRC45/55 para las herramientas que trabajan a máquina del CNC
1. Descripción de productos
Materia prima del grano micro
Tamaño de grano: los 0.4-0.6μm
Co el 10%, el 12%
TRS >3600 N/mm2
Dureza HRA 91.8-92.5
Pedazo HRC45-50 HRC55-60 HRC65 HRC68 del trabajo
° del ángulo de hélice 30°-45
Diámetro del filo 0.2-0.9 milímetros; 1-20 milímetros
Diámetro de barras 4-20 milímetros
Longitud 50-100 milímetros
Nariz plana, cuadrada, de la bola de la forma del corte, radio de la esquina, flauta de la forma cónica, etc
No. 1-7 de las flautas
Introducción de los materiales del carburo del molino de extremo
| Grado del carburo | Detalles técnicos de la barra del carburo de tungsteno |
| 10U | Co: Elemento raro del WC el 89% del 10%: El 1% HRA: tamaño 90.5°Grain: 0.75um |
| 12U | Co: Elemento raro del WC el 85% del 12%: El 3% HRA: tamaño 92.5°Grain: 0.4um |
| K40 | Co: Elemento raro del WC el 84% del 12%: El 4% HRA: tamaño 93°Grain: 0.4um |
| K44 | Co: Elemento raro del WC el 84% del 12%: El 4% HRA: tamaño 93.5°Grain: 0.4um |
Los materiales que se cortarán
| Grado del carburo | HRC del molino de extremo | Materiales que se cortarán |
| 10U | HRC45-50 | Para cortar los materiales debajo de HRC35 |
| 12U | HRC55-58 | Para cortar los materiales debajo de HRC50 |
| K40 | HRC60-62 | Para cortar los materiales debajo de HRC55 |
| K44 | HRC65-70 | Para cortar los materiales debajo de HRC63 |
Capa correspondiente
| Grado del carburo | HRC del molino de extremo | Capa correspondiente |
| 10U | HRC45-50 | AlTiN |
| 12U | HRC55-58 | TiAlN |
| K40 | HRC60-62 | TiSlN |
| K44 | HRC65-70 | Nano |
2. Uso
Utilizado para cortar el acero de carbono, acero de herramienta, acero del molde, aleación inoxidable del acero, Titanium, cobre, arrabio y aluminio, etc.
Equipo de pulido: GUALTERIO, ANCA, ROLLOMATIC
Equipo de prueba: ZOLLER
3. Capa
| Capa | Color | Temperatura de la capa | Grueso (um) | Alto voltaje | Temperatura de uso | Coeficiente de la fricción |
TiAlN |
Púrpura-gris | <600> | 3-5 | 3300 | °C 800 | 0,3 |
| AiTiN | Negro | <600> | 3-5 | 3500 | °C 900 | 0,3 |
| TiXco | Cobre | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
| Nano | Azul | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
| AiCrN | Gris plateados | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
Tamaños estándar:
| Orden no. | Diámetro de la flauta (d) | Longitud de corte (l) | Diámetro de la caña (d) | Largura total (L) |
| 1.0×2.5×4D×50L | 1,0 | 2,5 | 4 | 50 |
| 1.5×4×4D×50L | 1,5 | 4 | 4 | 50 |
| 2.0×5×4D×50L | 2,0 | 5 | 4 | 50 |
| 2.5×7×4D×50L | 2,5 | 7 | 4 | 50 |
| 3.0×8×4D×50L | 3,0 | 8 | 4 | 50 |
| 3.5×10×4D×50L | 3,5 | 10 | 4 | 50 |
| 4.0×10×4D×50L | 4 | 10 | 4 | 50 |
| 4.5×11×6D×50L | 4,5 | 11 | 6 | 50 |
| 5.0×13×6D×50L | 5,0 | 13 | 6 | 50 |
| 5.5×13×6D×50L | 5,5 | 13 | 6 | 50 |
| 6.0×15×6D×50L | 6,0 | 15 | 6 | 50 |
| 6.5×15×8D×60L | 6,5 | 15 | 8 | 60 |
| 7.0×17×8D×60L | 7,0 | 17 | 8 | 60 |
| 7.5×17×8D×60L | 7,5 | 17 | 8 | 60 |
| 8.0×20×8D×60L | 8,0 | 20 | 8 | 60 |
| 8.5×25×10D×75L | 8,5 | 25 | 10 | 75 |
| 9.0×25×10D×75L | 9,0 | 25 | 10 | 75 |
| 9.5×25×10D×75L | 9,5 | 25 | 10 | 75 |
| 10.0×25×12D×75L | 10,0 | 25 | 12 | 75 |
| 10.5×25×12D×75L | 10,5 | 25 | 12 | 75 |
| 11.0×28×12D×75L | 11,0 | 28 | 12 | 75 |
| 11.5×28×12D×75L | 11,5 | 28 | 12 | 75 |
| 12.0×30×12D×75L | 12,0 | 30 | 12 | 75 |
| 13.0×33×16D×100L | 13,0 | 33 | 16 | 100 |
| 14.0×40×16D×100L | 14,0 | 40 | 16 | 100 |
| 15.0×40×16D×100L | 15,0 | 40 | 16 | 100 |
| 16.0×40×16D×100L | 16,0 | 40 | 16 | 100 |
| 17.0×40×20D×100L | 17,0 | 40 | 20 | 100 |
| 18.0×40×20D×100L | 18,0 | 40 | 20 | 100 |
| 19.0×40×20D×100L | 19,0 | 40 | 20 | 100 |
| 20.0×40×20D×100L | 20,0 | 40 | 20 | 100 |
| 25.0×40×25D×100L | 25,0 | 40 | 25 | 100 |
