Grado del ISO | El Co% | Densidad (g/cm3) | Dureza | Resistencia de flexión (N/mm2) | Tamaño de grano (μm) | |
HV30 (kg/mm2) |
HRA (ISO3738) |
|||||
K05-K10
|
6 | 14,8 | 1860 | 93,5 | 3800 | <0> |
K05-K10 | 6 | 14,9 | 1510 | 91,4 | 3000 | 1,0 |
k20-K30 | 8 | 14,6 | 1700 | 92,7 | 3800 | 0,8 |
K30 | 8 | 14,8 | 1300 | 89,6 | 2500 | 1,2 |
K20-K30 | 10 | 14,5 | 1600 | 92,1 | 3800 | 0,7 |
K20-K30 | 12 | 14,1 | 1680 | 92,6 | 3800 | <0> |
K40 | 15 | 14 | 1330 | 90 | 3800 | 0,8 |
K40 | 20 | 13,5 | - | 85 | 2900 | 1,2 |

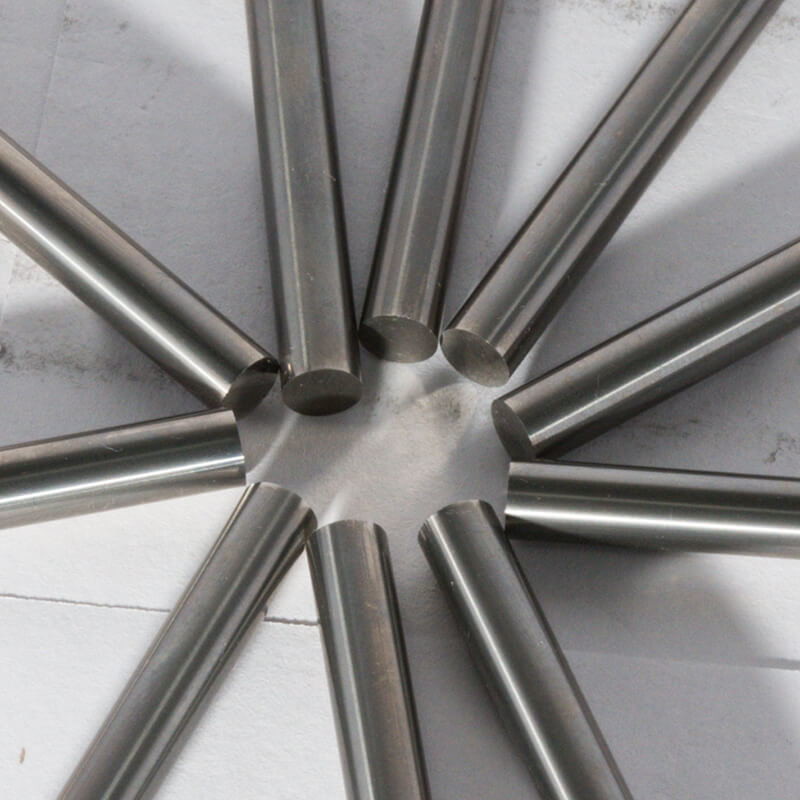

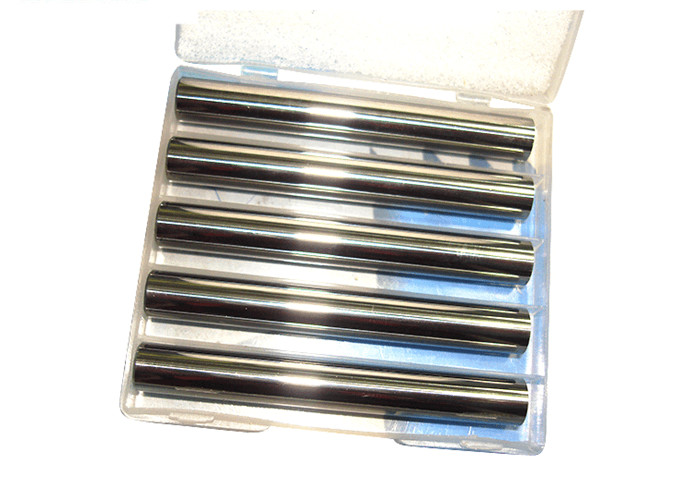

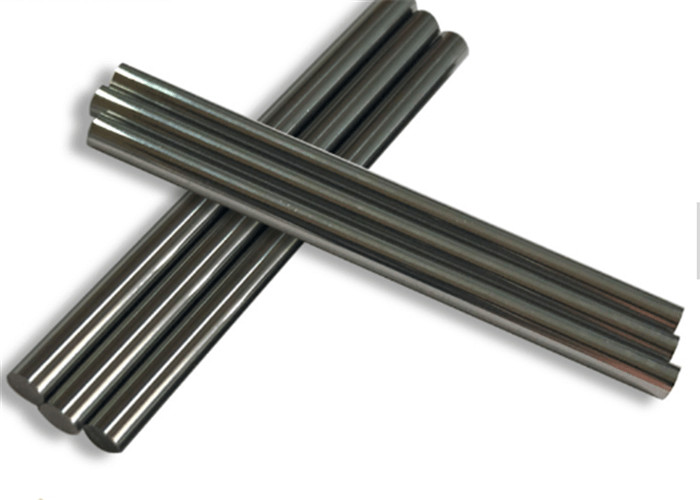

Roces sólidos 330m m (métricos)
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2,0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3,0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4,0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5,0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6,0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7,0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8,0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9,0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10,0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11,0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12,0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13,0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14,0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15,0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16,0 | 330 | +5/+0 |
Dos barras rectas de los conductos del líquido refrigerador, redujeron el TK
Unground | H6 de tierra |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6,3 | +0.3/0 |
6,0 | 1,5 | 0/-0.20 | 0,80 | ±0.15 |
330 |
0,15 |
7,3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
8,3 | 8,0 | 2,6 | 0/-0.30 |
1,00 | 0,15 | |||
9,3 | 9,0 | 2,6 | 1,00 | 0,20 | ||||
10,3 | 10,0 | 2,6 | 1,00 | 0,20 | ||||
11,3 | +0.4/0 |
11,0 | 3,5 | 1,20 | 0,28 | |||
12,3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
13,3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
14,3 | 14,0 | 5,0 | 1,50 | 0,37 | ||||
15,3 | 15,0 | 5,0 | 1,50 | 0,40 | ||||
16,3 | 16,0 | 5,0 | 1,50 | ±0.20 |
0,40 | |||
17,3 | +0.5/0 |
17,0 | 6,2 | 2,00 | 0,47 | |||
18,3 | 18,0 | 6,2 | 2,00 | 0,50 | ||||
19,3 | 19,0 | 6,2 | 2,00 | 0,50 | ||||
20,3 | 20,0 | 6,2 | 0/-0.40 | 2,00 | ±0.30 | 0,50 |
Conductos helicoidales del líquido refrigerador 30° dos (tipo HE-30°)
Unground | H6 de tierra |
L Tol. +5,0 |
TK |
Tol. |
D |
Tol. |
Echada |
|
D | Tol. | |||||||
6,3 | +0.4/+1.0 |
6,0 | 330 | 2,7 | ±0.2 |
0,80 | ±0.15 |
32,65 |
7,3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
8,3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
9,3 | 9,0 | 330 | 4,5 | ±0.3 | 1,40 | 48,97 | ||
10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
11,3 | +0.4/+1.2 |
11,0 | 330 | 4,9 | ±0.4 |
1,40 | 59,86 | |
12,3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
13,3 | 13,0 | 330 | 6,1 | 1,75 | ±0.20 |
70,74 | ||
14,3 | 14,0 | 330 | 6,7 | 1,80 | 76,18 | |||
15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
16,3 | +0.4/+1.4 |
16,0 | 330 | 8,0 | 2,00 | 87,06 | ||
17,3 | 17,0 | 330 | 8,5 | 1,75 | ±0.25 |
92,50 | ||
18,3 | 18,0 | 330 | 9,0 | 2,30 | 97,95 | |||
19,3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
20,3 | 20,0 | 330 | 10,0 | ±0.5 | 2,50 | 108,83 |
Uso: La tubería utilizó para hacer las brocas del varioius, cortador especial del automóvil, placa de circuito impresa, cortadores especiales, cortadores especiales del motor, reloj, procesando los cortadores especiales, la fresa vertical integral, el buril y el etc.
Además, pueden ser utilizados para hacer de la cabeza de sellado del carburo cementado, de la barra de base y de las herramientas de la perforación.
