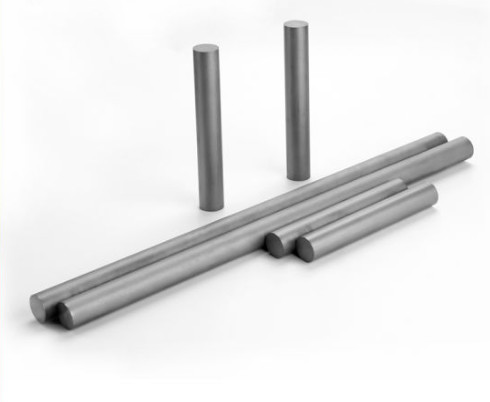

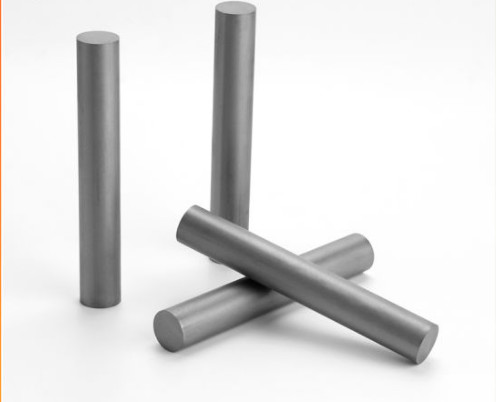

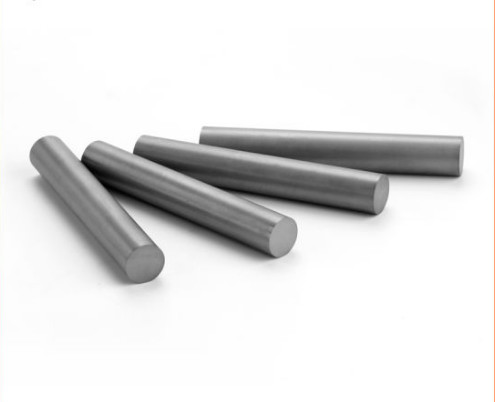

Barras del carburo de tungsteno para los molinos de extremo
Para alcanzar el funcionamiento mejor, es muy importante elegir el grado conveniente del carburo para su uso, nuestros ingenieros experimentados pueden ayudarle con su diseño y selección material asegurando el mejor desgaste para su necesidad particular.
Nombre de producto
|
Barras del carburo de tungsteno de YG10X para los molinos de extremo
|
Material
|
Carburo de tungsteno
|
Color
|
Gris
|
Estándar
|
Customrized
|
Grado
|
YG8, YG9C, YG10x
|
Brade
|
BWCARBIDE
|
TAMAÑO
|
Modificado para requisitos particulares
|
Utilizado
|
Para los taladros de rebabas de Endmills
|
Roces sólidos 330m m (métricos)
Unground | h6 |
L |
Tol. |
Unground | h6 |
L |
Tol. |
||
D | Tol. | D | Tol. | ||||||
Ø2.2 | +0.3/+0 | 2,0 | 330 | +5/+0 | Ø17.2 | +0.3/+0 | 17 | 330 | +5/+0 |
Ø3.2 | +0.3/+0 | 3,0 | 330 | +5/+0 | Ø18.2 | +0.3/+0 | 18 | 330 | +5/+0 |
Ø4.2 | +0.3/+0 | 4,0 | 330 | +5/+0 | Ø19.2 | +0.3/+0 | 19 | 330 | +5/+0 |
Ø5.2 | +0.3/+0 | 5,0 | 330 | +5/+0 | Ø20.2 | +0.3/+0 | 20 | 330 | +5/+0 |
Ø6.2 | +0.3/+0 | 6,0 | 330 | +5/+0 | Ø21.2 | +0.3/+0 | 21 | 330 | +5/+0 |
Ø7.2 | +0.3/+0 | 7,0 | 330 | +5/+0 | Ø22.2 | +0.3/+0 | 22 | 330 | +5/+0 |
Ø8.2 | +0.3/+0 | 8,0 | 330 | +5/+0 | Ø23.2 | +0.3/+0 | 23 | 330 | +5/+0 |
Ø9.2 | +0.3/+0 | 9,0 | 330 | +5/+0 | Ø24.2 | +0.3/+0 | 24 | 330 | +5/+0 |
Ø10.2 | +0.3/+0 | 10,0 | 330 | +5/+0 | Ø25.2 | +0.3/+0 | 25 | 330 | +5/+0 |
Ø11.2 | +0.3/+0 | 11,0 | 330 | +5/+0 | Ø26.2 | +0.3/+0 | 26 | 330 | +5/+0 |
Ø12.2 | +0.3/+0 | 12,0 | 330 | +5/+0 | Ø27.2 | +0.3/+0 | 27 | 330 | +5/+0 |
Ø13.2 | +0.3/+0 | 13,0 | 330 | +5/+0 | Ø28.2 | +0.3/+0 | 28 | 330 | +5/+0 |
Ø14.2 | +0.3/+0 | 14,0 | 330 | +5/+0 | Ø29.2 | +0.3/+0 | 29 | 330 | +5/+0 |
Ø15.2 | +0.3/+0 | 15,0 | 330 | +5/+0 | Ø30.2 | +0.3/+0 | 30 | 330 | +5/+0 |
Ø16.2 | +0.3/+0 | 16,0 | 330 | +5/+0 |
Dos barras rectas de los conductos del líquido refrigerador, redujeron el TK
Unground | H6 de tierra |
TK |
Tol. |
D |
Tol. |
L |
a |
|
D |
Tol. |
|||||||
6,3 | +0.3/0 |
6,0 | 1,5 | 0/-0.20 | 0,80 | ±0.15 |
330 |
0,15 |
7,3 | 7,0 | 1,5 | 0,80 | 0,15 | ||||
8,3 | 8,0 | 2,6 | 0/-0.30 |
1,00 | 0,15 | |||
9,3 | 9,0 | 2,6 | 1,00 | 0,20 | ||||
10,3 | 10,0 | 2,6 | 1,00 | 0,20 | ||||
11,3 | +0.4/0 |
11,0 | 3,5 | 1,20 | 0,28 | |||
12,3 | 12,0 | 3,5 | 1,20 | 0,30 | ||||
13,3 | 13,0 | 3,5 | 1,20 | 0,34 | ||||
14,3 | 14,0 | 5,0 | 1,50 | 0,37 | ||||
15,3 | 15,0 | 5,0 | 1,50 | 0,40 | ||||
16,3 | 16,0 | 5,0 | 1,50 | ±0.20 |
0,40 | |||
17,3 | +0.5/0 |
17,0 | 6,2 | 2,00 | 0,47 | |||
18,3 | 18,0 | 6,2 | 2,00 | 0,50 | ||||
19,3 | 19,0 | 6,2 | 2,00 | 0,50 | ||||
20,3 | 20,0 | 6,2 | 0/-0.40 | 2,00 | ±0.30 | 0,50 |
Conductos helicoidales del líquido refrigerador 30° dos (tipo HE-30°)
Unground | H6 de tierra |
L Tol. +5,0 |
TK |
Tol. |
D |
Tol. |
Echada |
|
D | Tol. | |||||||
6,3 | +0.4/+1.0 |
6,0 | 330 | 2,7 | ±0.2 |
0,80 | ±0.15 |
32,65 |
7,3 | 7,0 | 330 | 3,5 | 1,00 | 38,09 | |||
8,3 | 8,0 | 330 | 3,4 | 1,00 | 43,53 | |||
9,3 | 9,0 | 330 | 4,5 | ±0.3 | 1,40 | 48,97 | ||
10,3 | 10,0 | 330 | 4,8 | 1,30 | 54,41 | |||
11,3 | +0.4/+1.2 |
11,0 | 330 | 4,9 | ±0.4 |
1,40 | 59,86 | |
12,3 | 12,0 | 330 | 6,3 | 1,70 | 65,30 | |||
13,3 | 13,0 | 330 | 6,1 | 1,75 | ±0.20 |
70,74 | ||
14,3 | 14,0 | 330 | 6,7 | 1,80 | 76,18 | |||
15,3 | 15,0 | 330 | 7,3 | 1,75 | 81,82 | |||
16,3 | +0.4/+1.4 |
16,0 | 330 | 8,0 | 2,00 | 87,06 | ||
17,3 | 17,0 | 330 | 8,5 | 1,75 | ±0.25 |
92,50 | ||
18,3 | 18,0 | 330 | 9,0 | 2,30 | 97,95 | |||
19,3 | 19,0 | 330 | 9,7 | 2,00 | 103,39 | |||
20,3 | 20,0 | 330 | 10,0 | ±0.5 | 2,50 | 108,83 |
