Área de aplicación del ISO | K15-K30 | ||
Material | Carburo de tungsteno, aleación del cobalto del tungsteno, | ||
Precisión | 0.005-0.01m m | ||
Capa | AlTiN, TiAlN, TiAISI, TiSiN, lata, DLC, nano, diamante | ||
Composición química | Wc+other 89.5-90.5 Co 9.5-10.5 | ||
HRC | HRC45 HRC55 HRC58 HRC60 HRC65 | ||
Conveniente para | arrabio, acero de carbono, acero del molde, acero inoxidable, aleación del titanio, acero de herramienta, y acero sometido a un tratamiento térmico |
Tamaños estándar del carburo Endmills de 4 flautas
Especificaciones (milímetros) | |||
DC | Ds | Lc | L |
Φ0.5 | 4 | 1 | 50 |
Φ0.8 | 4 | 2 | 50 |
Φ1 | 4 | 3 | 50 |
Φ1.5 | 4 | 5 | 50 |
Φ2 | 4 | 5 | 50 |
Φ2.5 | 4 | 8 | 50 |
Φ3 | 4 | 8 | 50 |
Φ3.5 | 4 | 10 | 50 |
Φ4 | 4 | 10 | 50 |
Φ5 | 6 | 15 | 50 |
Φ6 | 6 | 15 | 50 |
Φ8 | 8 | 20 | 60 |
Φ10 | 10 | 25 | 75 |
Φ12 | 12 | 30 | 75 |
Φ14 | 14 | 35 | 83 |
Φ16 | 16 | 40 | 100 |
Φ18 | 18 | 40 | 100 |
Φ20 | 20 | 45 | 100 |
Φ25 | 25 | 45 | 110 |
3. Capa
Capa |
Color |
Temperatura de capa |
Grueso (um) |
Alto voltaje |
Temperatura de uso |
Coeficiente de la fricción |
TiAlN |
Púrpura-gris | <600> | 3-5 | 3300 | °C 800 | 0,3 |
AlTiN | Negro | <600> | 3-5 | 3500 | °C 900 | 0,3 |
TiSiN | Cobre | <600> | 3-5 | 3500 | °C 1500 | 0,4 |
Nano | Azul | <600> | 3-5 | 3800 | °C 1200 | 0,4 |
CrN | Gris plateados | <480> | 2-2.5 | 2500 | °C 700 | 0,3 |
4. Embalaje

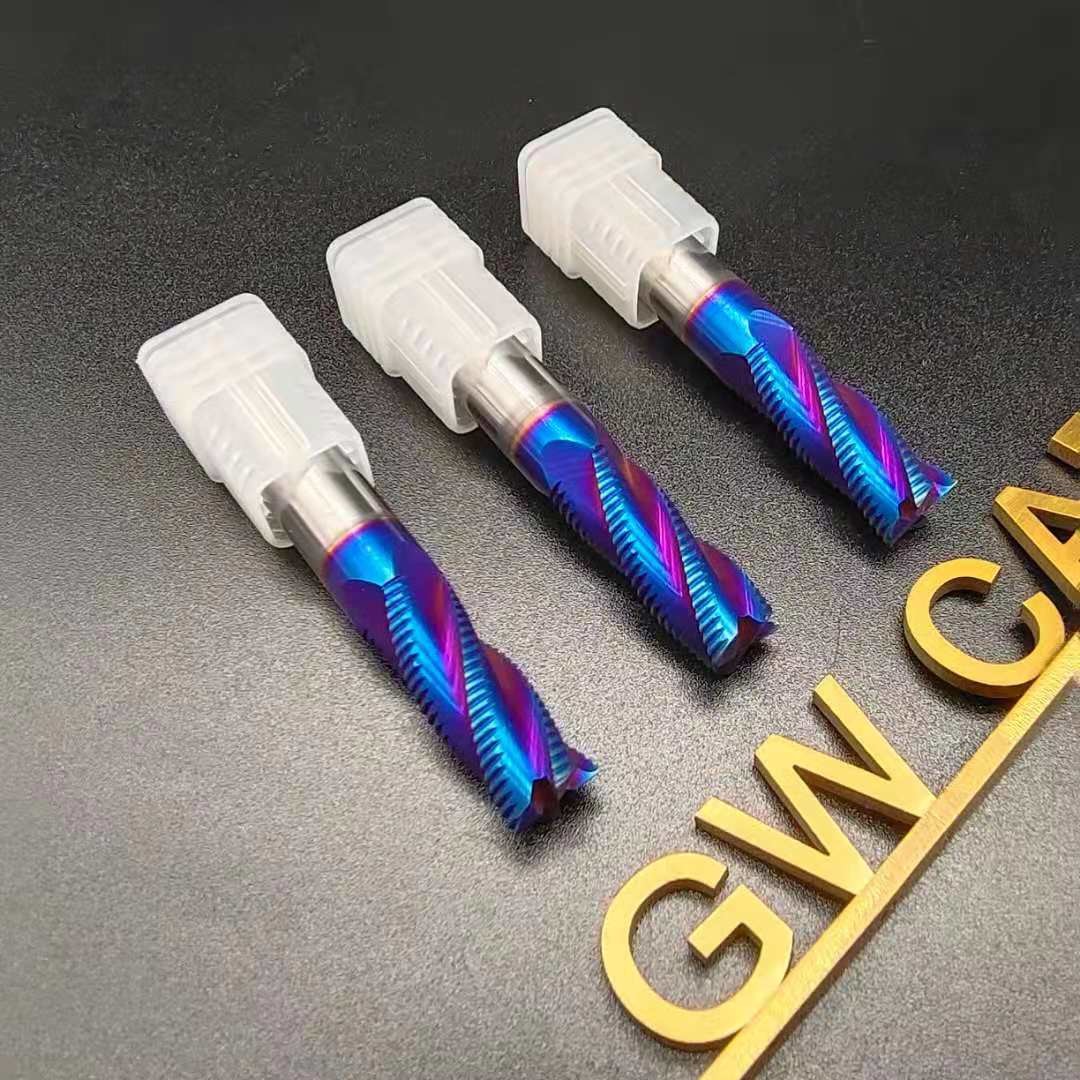

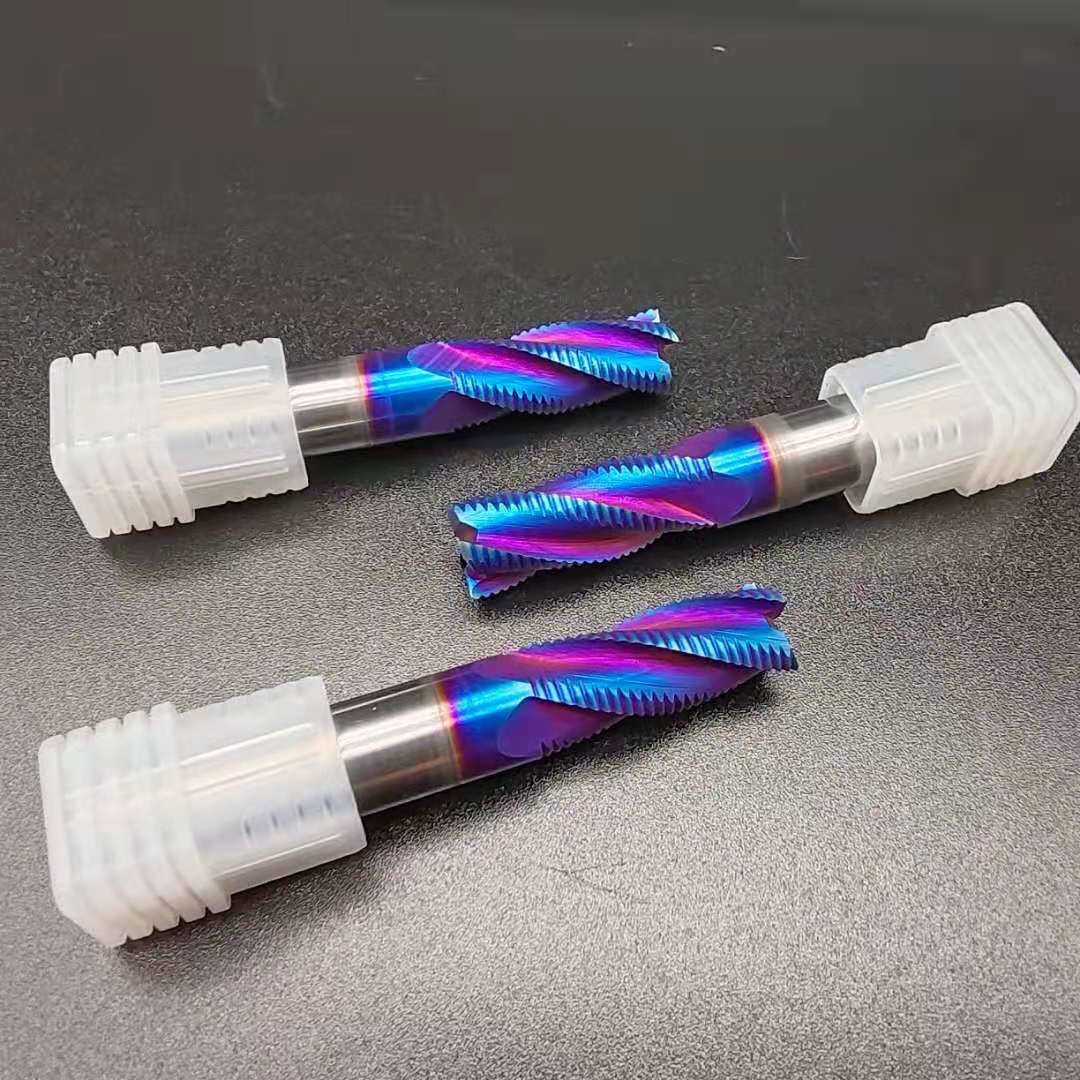

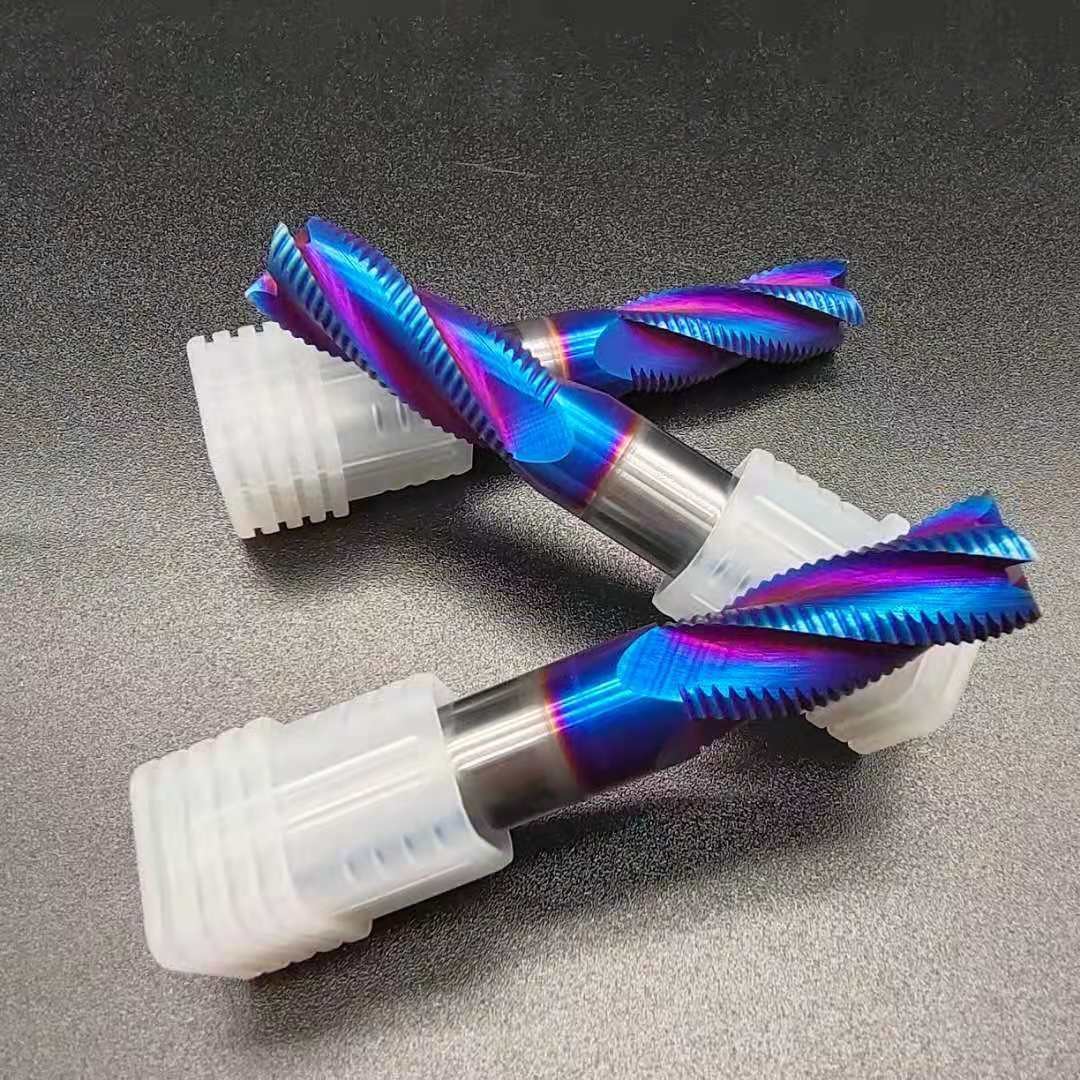

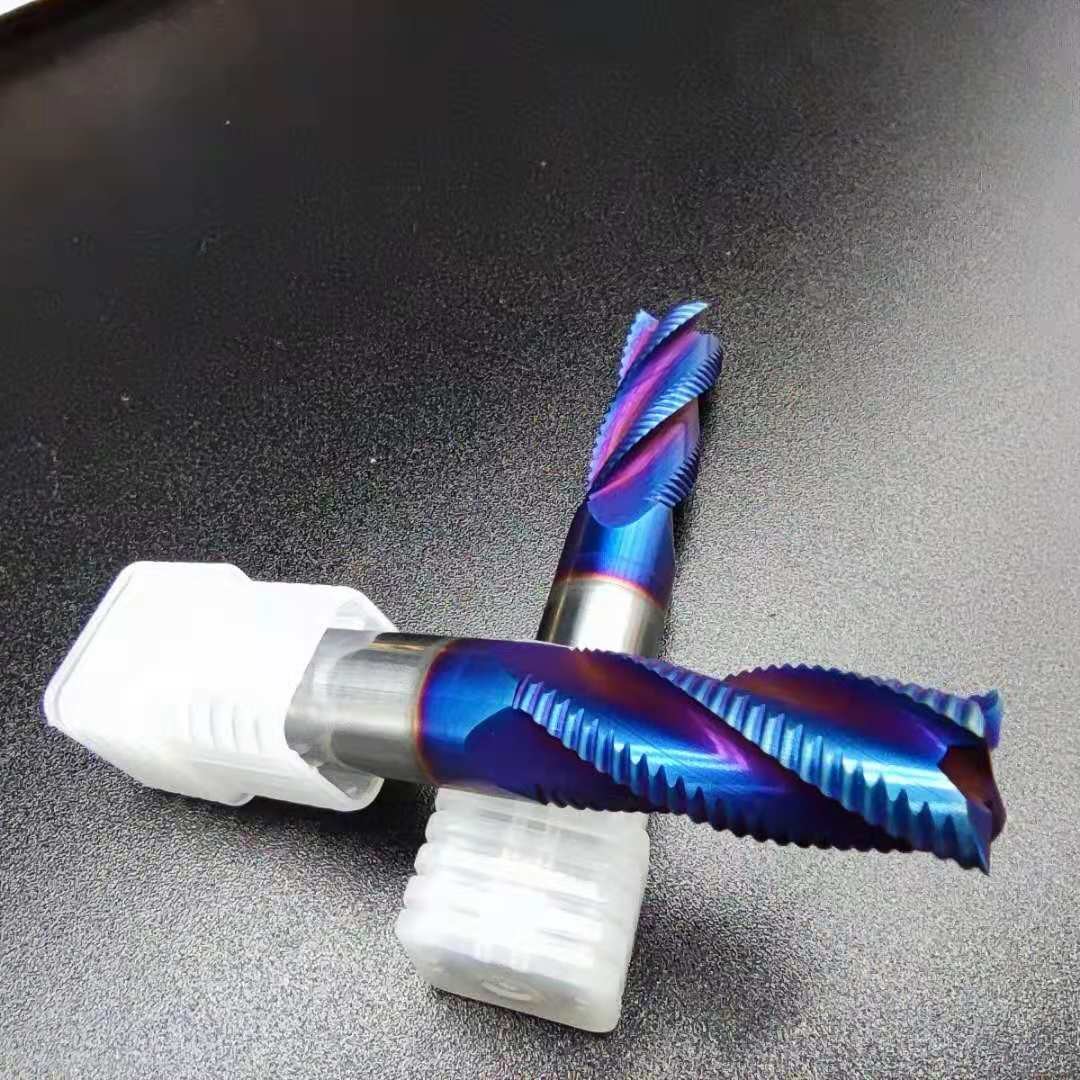

Marca de la impresión del laser en la caña del cortador, 1 PC en un tubo plástico, 10 PC por grupo
5. Plazo de expedición
Guarde la acción para los tipos regulares
Muestras: 3 - 5 días
Órdenes regulares: 7 - 10 días
Tamaños estándar:
No. de orden. | Diámetro de la flauta (d) | Longitud de corte (l) | Diámetro de la caña (d) | Largura total (L) |
1.0×2.5×4D×50L | 1,0 | 2,5 | 4 | 50 |
1.5×4×4D×50L | 1,5 | 4 | 4 | 50 |
2.0×5×4D×50L | 2,0 | 5 | 4 | 50 |
2.5×7×4D×50L | 2,5 | 7 | 4 | 50 |
3.0×8×4D×50L | 3,0 | 8 | 4 | 50 |
3.5×10×4D×50L | 3,5 | 10 | 4 | 50 |
4.0×10×4D×50L | 4 | 10 | 4 | 50 |
4.5×11×6D×50L | 4,5 | 11 | 6 | 50 |
5.0×13×6D×50L | 5,0 | 13 | 6 | 50 |
5.5×13×6D×50L | 5,5 | 13 | 6 | 50 |
6.0×15×6D×50L | 6,0 | 15 | 6 | 50 |
6.5×15×8D×60L | 6,5 | 15 | 8 | 60 |
7.0×17×8D×60L | 7,0 | 17 | 8 | 60 |
7.5×17×8D×60L | 7,5 | 17 | 8 | 60 |
8.0×20×8D×60L | 8,0 | 20 | 8 | 60 |
8.5×25×10D×75L | 8,5 | 25 | 10 | 75 |
9.0×25×10D×75L | 9,0 | 25 | 10 | 75 |
9.5×25×10D×75L | 9,5 | 25 | 10 | 75 |
10.0×25×12D×75L | 10,0 | 25 | 12 | 75 |
10.5×25×12D×75L | 10,5 | 25 | 12 | 75 |
11.0×28×12D×75L | 11,0 | 28 | 12 | 75 |
11.5×28×12D×75L | 11,5 | 28 | 12 | 75 |
12.0×30×12D×75L | 12,0 | 30 | 12 | 75 |
13.0×33×16D×100L | 13,0 | 33 | 16 | 100 |
14.0×40×16D×100L | 14,0 | 40 | 16 | 100 |
15.0×40×16D×100L | 15,0 | 40 | 16 | 100 |
16.0×40×16D×100L | 16,0 | 40 | 16 | 100 |
17.0×40×20D×100L | 17,0 | 40 | 20 | 100 |
18.0×40×20D×100L | 18,0 | 40 | 20 | 100 |
19.0×40×20D×100L | 19,0 | 40 | 20 | 100 |
20.0×40×20D×100L | 20,0 | 40 | 20 | 100 |
25.0×40×25D×100L | 25,0 | 40 | 25 | 100 |
